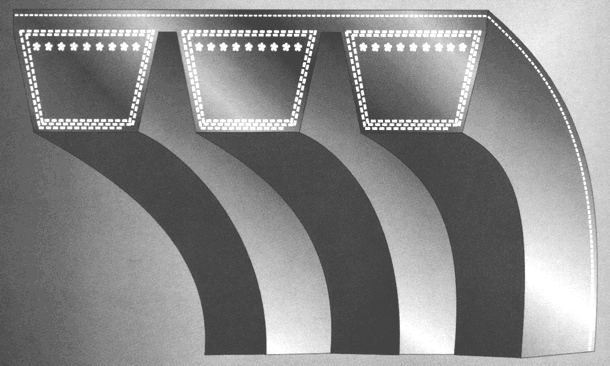

联组V带是由几条相同的 普通V带或窄带由连接层连在一起。一次成型硫化，具有良好的整体性。各条带受力均匀、运行平稳、承载传力高、使用寿命长、不易抖动和翻带。适用于脉动负荷和有冲击振动的场合。特别适用于高直地面的平行轴传动。
联组V带的型号和截面尺寸，长度系列
Type, cross-section dimension and length of the blet
|
型号
Type |
顶宽D
mm
Upper width(D) |
带高H
mm
Height(h) |
e
mm |
夹角α
mm
Wedge angle(a) |
露出高度
mm
Emerged height |
最多联组根条
Maximum number of the belts in group |
长度
Length of the belt
|
|
9J/3V |
9.7 |
9.7 |
10.3 |
40.0 |
5.1 |
18 |
1240~5200 |
|
15J/5V |
15.7 |
15.7 |
17.5 |
40.0 |
6.4 |
16 |
1240~16000 |
|
25J/8V |
25.4 |
25.4 |
28.6 |
40.0 |
7.6 |
12 |
2540~1600 |
|
B |
|
|
|
40.0 |
|
16 |
1240~5200 |
|
C |
|
|
|
40.0 |
|
14 |
2540~16000 |
|
